【《排水工程》第48講】

重要指數：★★★★

上一節主要講解曝氣生物濾池部分內容，詳見注考必看，工業廢水生物膜法處理主力工藝，曝氣生物濾池全解析。

本節主要講解生物接觸氧化法、生物流化床、MBBR工藝內容。

01

生物接觸氧化法

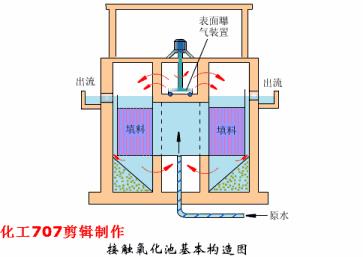

生物接觸氧化法是生物膜法的一種，主要由浸沒在水中的填料和曝氣系統構成，在有氧條件下，水與填料表面的生物膜接觸，使水得到凈化。

生物接觸氧化池應根據進水水質和處理程度確定采用一段式或二段式。生物接觸氧化池平面形狀宜為矩形，有效水深宜為3~5m。生物接觸氧化池不宜少于兩個，每池可分為兩室。

關于生物接觸氧化法流態，一段式生物接觸氧化工藝流態為完全混合型，微生物處于對數增殖期或衰減增殖期；而二段或者多段式生物接觸氧化工藝處理流程總體呈推流式、單級接觸氧化池水的流態為完全混合型。

關于生物接觸氧化池中的填料，可采用全池布置（底部進水、進氣）、兩側布置（中心進氣、底部進水）或單側布置（側部進氣、上部進水），填料應分層安裝。生物接觸氧化池中宜根據填料的布置形式布置曝氣裝置。底部全池曝氣時，氣水比宜為8:1.

根據曝氣方式，可以分為池底均布曝氣方式、側部進氣方式、池上安裝表曝器方式以及射流曝氣方式，對于生物接觸氧化法來說 ，一般采用池底均布曝氣方式，該方式曝氣均勻，氧轉移率高，對生物膜攪動充分，生物膜的更新快。

生物接觸氧化池的五日生化需氧量容積負荷，宜根據試驗資料確定，無實驗資料時，碳氧化宜為2.0~5.0kgBOD5/(m3?d)，碳氧化/硝化宜為0.2~2.0kgBOD5/(m3?d)。

02

生物流化床

生物流化床是生物膜法的一種，該工藝采用顆粒填料作為載體，微生物附著在載體表面生長形成生物膜，在水或者氣的作用下，使載體處于流化狀，附著在載體上的生物膜與污水充分接觸，使水得到凈化。

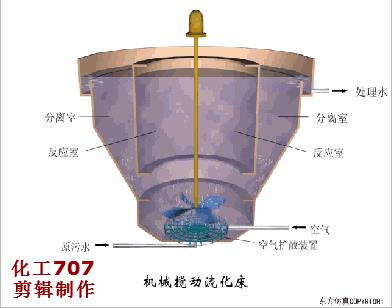

機械攪動流化床

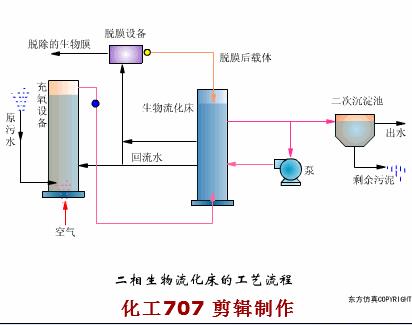

二相生物流化床工藝

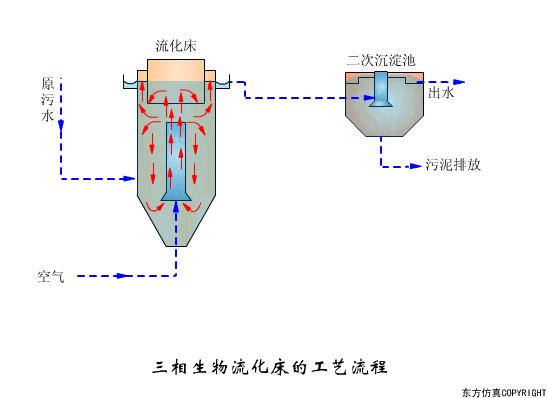

三相生物流化床工藝

03

移動床生物膜反應器（MBBR）

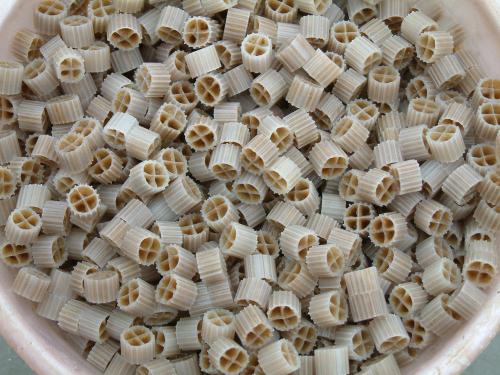

MBBR系統載體

MBBR工藝使用與水密度接近的載體材料，所以在曝氣或機械攪拌混合提供的最小混合動力下能夠保持懸浮狀態，該工藝既具有活性污泥法的高效性和運轉靈活性，又具有傳統生物膜法耐沖擊負荷、污泥齡長、剩余污泥少的特點，它結合了傳統流化床和生物接觸氧化的優點，解決了固定床反應器需要定期反沖洗、流化床需要將載體流化、淹沒式生物濾池易堵塞需要清洗填料更換曝氣器等問題。該工藝因懸浮的填料能與污水頻繁接觸而被稱為“移動的生物膜”。

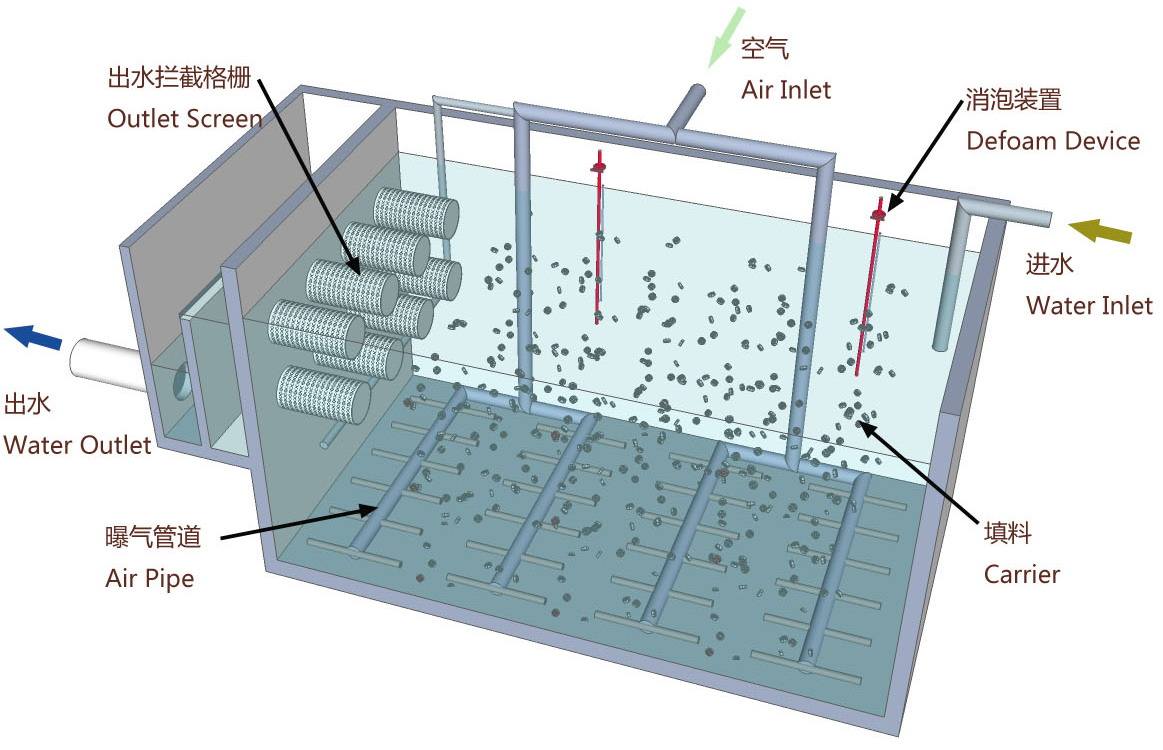

MBBR工藝運行簡圖

MBBR工藝系統有無污泥回流都不會影響其運行，如果沒有污泥回流，MBBR在系統中截留的微生物量就取決于附著在載體上的生物膜質量，稱為純MBBR系統。如果有污泥回流系統，則稱之為IFAS系統，IFAS系統多用于污水廠的升級改造，任何形式的工藝和反應器構造幾乎都可以采用IFAS，但迄今為止，IFAS主要用于處理工藝的好氧區，用以提高有機物的去除率和硝化，如果采用不同種類的載體，IFAS還可用于缺氧區進行強化反硝化。盡管也可將IFAS引入生物強化除磷，但迄今為止還沒有應用，因?yàn)樯锍滓髮⑽⑸锝惶嬷糜趨捬鹾秃醚踔?，所以采用IFAS主要是去除BOD和氮的去除。

MBBR工藝的優點有以下5點：

1. 減少反應器的容積，能形成高度專性的活性生物膜并使反應器單位體積的效率較高，增加了工藝穩定性，從而減少了反應器的體積。
2. 無需反沖洗，MBBR是污水連續通過的工藝，無需為了保證效果和產水量所需的載體反沖洗，因此減少了水頭和運行復雜性。
3. 布置靈活，MBBR的靈活性和工藝流程與活性污泥法非常相似，可將多個反應器沿著水流方向布置，已滿足多種處理要求。
4. 固液分離應用靈活，除了傳統的沉淀池外，MBBR可采用不同的固液分離工藝。
5. 適合污水廠改造，MBBR具備多樣性，反應器采用不同的幾何形式，非常適合既有池子的改造。
6. 與活性污泥法相比，MBBR的生物處理效果與固液分離步驟無關，MBBR的出水固體濃度至少比活性污泥工藝低一個數量級。

04

本節總結

本節主要介紹了移動床、生物接觸氧化以及MBBR工藝，其中MBBR為新增工藝，不過其并沒有多少案例出題空間，所以仍舊需要把重點放在前兩個工藝上，總結有以下3個知識點需要大家掌握。

1. 生物接觸氧化池不宜少于兩個，每池可分為兩室。
2. 生物接觸氧化池的五日生化需氧量容積負荷，宜根據試驗資料確定，無實驗資料時，碳氧化宜為2.0~5.0kgBOD5/(m3?d)，碳氧化/硝化宜為0.2~2.0kgBOD5/(m3?d)。
3. MBBR工藝與MBR工藝的區別。

本節內容就到此為止，如有問題歡迎留言區留言交流！
